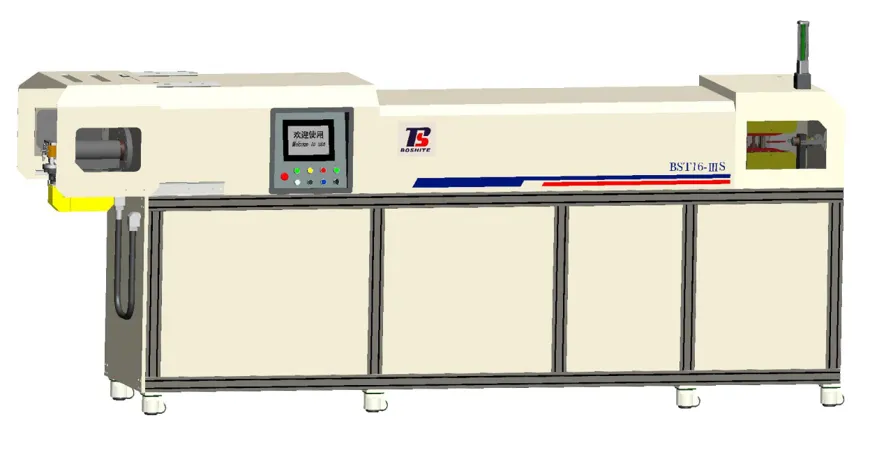

3세대 나일론 튜브 굽힘 기계는 자동차용 단층 PA11 및 PA12 튜브 가공에 널리 적용되고 있습니다. 이 기계는 고정 주파수 단일 제어 가열 시스템을 특징으로 하며, 8.5 kW로 작동하여 전통적인 고온 성형 방식에 비해 상당한 에너지 절약 효과를 제공합니다. 이 파이프 굽힘 장비는 사전 성형 및 금형 설정의 필요성을 없애, 생산 시간을 단축하고 관련 비용을 절감하여 생산 공정을 간소화합니다. 다양한 튜브 형태를 단일 기계에서 처리할 수 있어 다양한 나일론 튜브 굽힘 요구 사항에 유연성을 제공합니다. 전통적으로 최대 30분이 소요되던 생산 사이클은 개선된 가열 및 냉각 공정을 통해 2분 이내로 단축되어 효율성이 향상되었습니다.
| 기계 색상 | 화이트/산업용 회색 |
| 순중량 | 1600kg |
| 기계 크기 | 4200×850×1750mm |
| 정격 전력 | 11kW |
| 히팅 전력 | 8.5kW (최대값) |
| 공기 소비량 | 0.3-0.5m³/min |
| 전력 소비량 | 3kW.h |
| 직각 생산 속도 | 6.5s/회전 |
| 최대 굽힘 횟수 | 15 |
| 최대 사용 길이 | 800mm |
| 메모리 용량 | 300 작업 저장 |
| 굽힘용 모터 전력 (Y축) | 0.4kW (서보 모터×1) |
| 회전용 모터 전력 (Z축) | 0.75kW (서보 모터×1) |
| 후방 공급용 모터 전력 (X축) | 0.4kW (서보 모터×2) |
| 모델 | | | |
| 기계 색상 | 화이트/산업용 회색 | 화이트/산업용 회색 | 화이트/산업용 회색 |
| 순중량 | 2100kg | 2200kg | 1600kg |
| 기계 크기 | 3800×1100×2050mm | 4250×1100×1800mm | 4200×850×1750mm |
| 정격 전력 | 13kW | 13kW | 11kW |
| 히팅 전력 | 8.5kW (최대값) | 8.5kW (최대값) | 8.5kW (최대값) |
| 공기 소비량 | 0.3-0.5m³/min | 0.3-0.5m³/min | 0.3-0.5m³/min |
| 전력 소비량 | 5.5Kw.h | 4.5Kw.h | 3Kw.h |
| 직각 생산 속도 | 3.5s/회전 | 4.5s/회전 | 6.5s/회전 |
| 최대 굽힘 횟수 | 40 | 30 | 15 |
| 최대 사용 길이 | 5000mm | 1000mm | 800mm |
| 메모리 용량 | 2000 그룹 | 1000 그룹 | 300 그룹 |
| 굽힘용 모터 전력 (Y축) | 0.4kW (서보 모터×1) | 0.4kW (서보 모터×1) | 0.4kW (서보 모터×1) |
| 회전용 모터 전력 (Z축) | 1.5kW (서보 모터×1) | 0.75kW (서보 모터×1) | 0.75kW (서보 모터×1) |
| 후방 공급용 모터 전력 (X축) | 0.4kW (서보 모터×2) | 0.4kW (서보 모터×2) | 0.4kW (서보 모터×2) |
| 공급용 모터 전력 (X축) | 0.1kW (서보 모터×2) | / | / |
| 리프팅용 모터 전력 (Z축) | 0.75kW (서보 모터×1) | 0.75kW (서보 모터×1) | / |
| 튜브 크기 | 최소 굽힘 반경 | 두 직각 사이의 최단 직선 | 최소 포함 각도 |
| 6×1 | 22 | 30 | 85 |
| 8×1 | 25 | 35 | 85 |
| 10×1.25 | 25 | 40 | 85 |
| 12×1.5 | 35 | 45 | 85 |
| 12.5×1.5 | 35 | 45 | 85 |
| 모델 | | ||||||||
| 튜브 크기 | 최소 굽힘 반경 | 두 직각 사이의 최단 직선 | 최소 포함 각도 | 최소 굽힘 반경 | 두 직각 사이의 최단 직선 | 최소 포함 각도 | 최소 굽힘 반경 | 두 직각 사이의 최단 직선 | 최소 포함 각도 |
| 6×1 | 15 | 25 | 55 | 15 | 25 | 80 | 22 | 30 | 85 |
| 8×1 | 20 | 30 | 55 | 20 | 30 | 80 | 25 | 35 | 85 |
| 10×1 | 25 | 30 | 55 | 25 | 35 | 80 | / | / | / |
| 10×1.25 | 25 | 30 | 55 | 25 | 35 | 80 | 25 | 40 | 85 |
| 12×1 | 28 | 30 | 60 | / | / | / | / | / | / |
| 12×1.25 | 28 | 30 | 60 | 30 | 40 | 80 | / | / | / |
| 12×1.5 | 28 | 30 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 12.5×1.5 | 30 | 28 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 13.5×1.25 | 30 | 28 | 60 | / | / | / | / | / | / |
| 14×1.5 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 14×2 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 15×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 15×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×2 | 30 | 25 | 60 | / | / | / | / | / | / |
| 18×1.5 | 35 | 27 | 60 | / | / | / | / | / | / |
| 19×1.5 | 35 | 27 | 65 | / | / | / | / | / | / |
| 20×1.5 | 35 | 28 | 65 | / | / | / | / | / | / |
| 21×1.5 | 37 | 30 | 65 | / | / | / | / | / | / |
| 22×1.5 | 39 | 30 | 65 | / | / | / | / | / | / |
